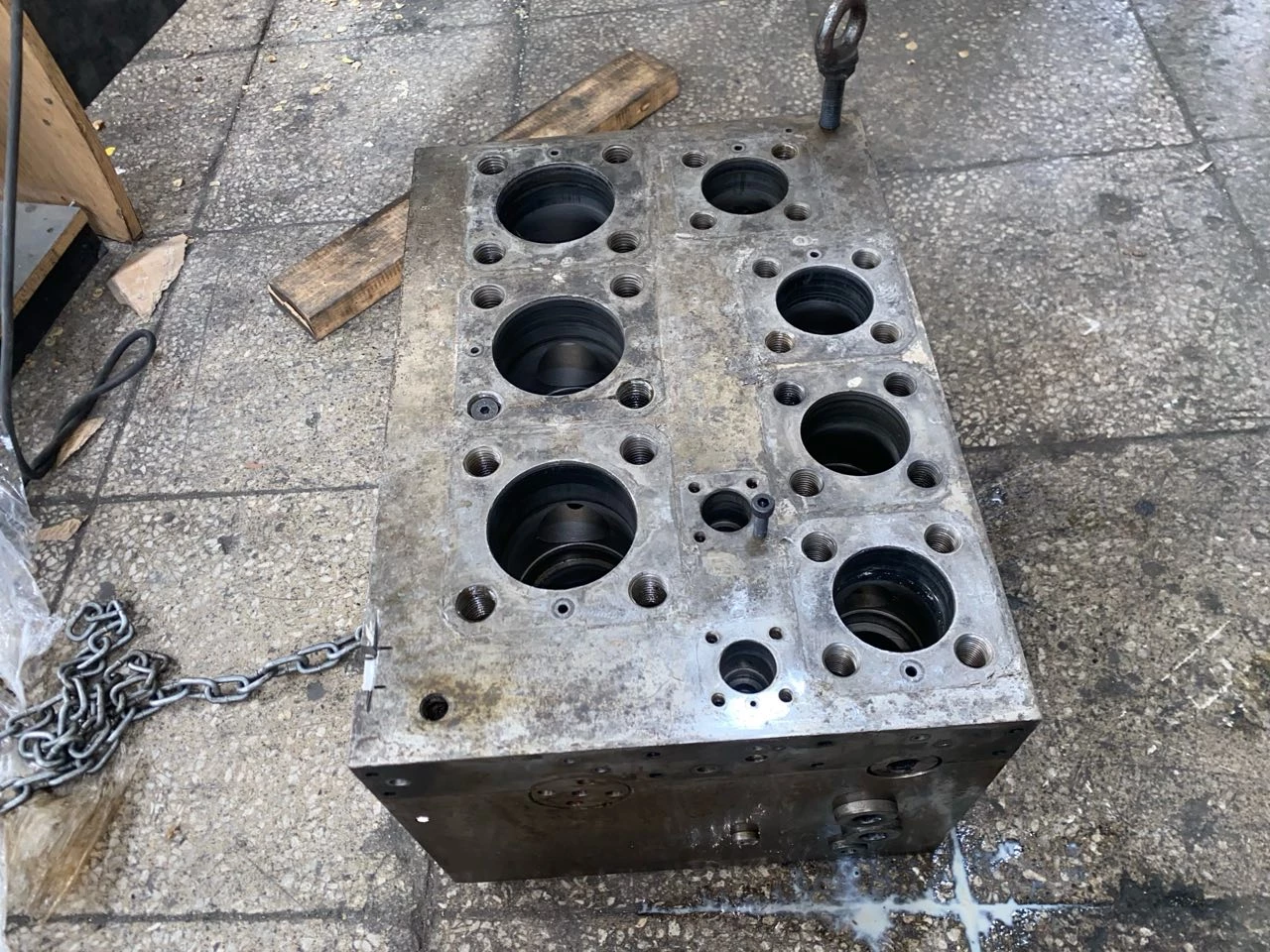

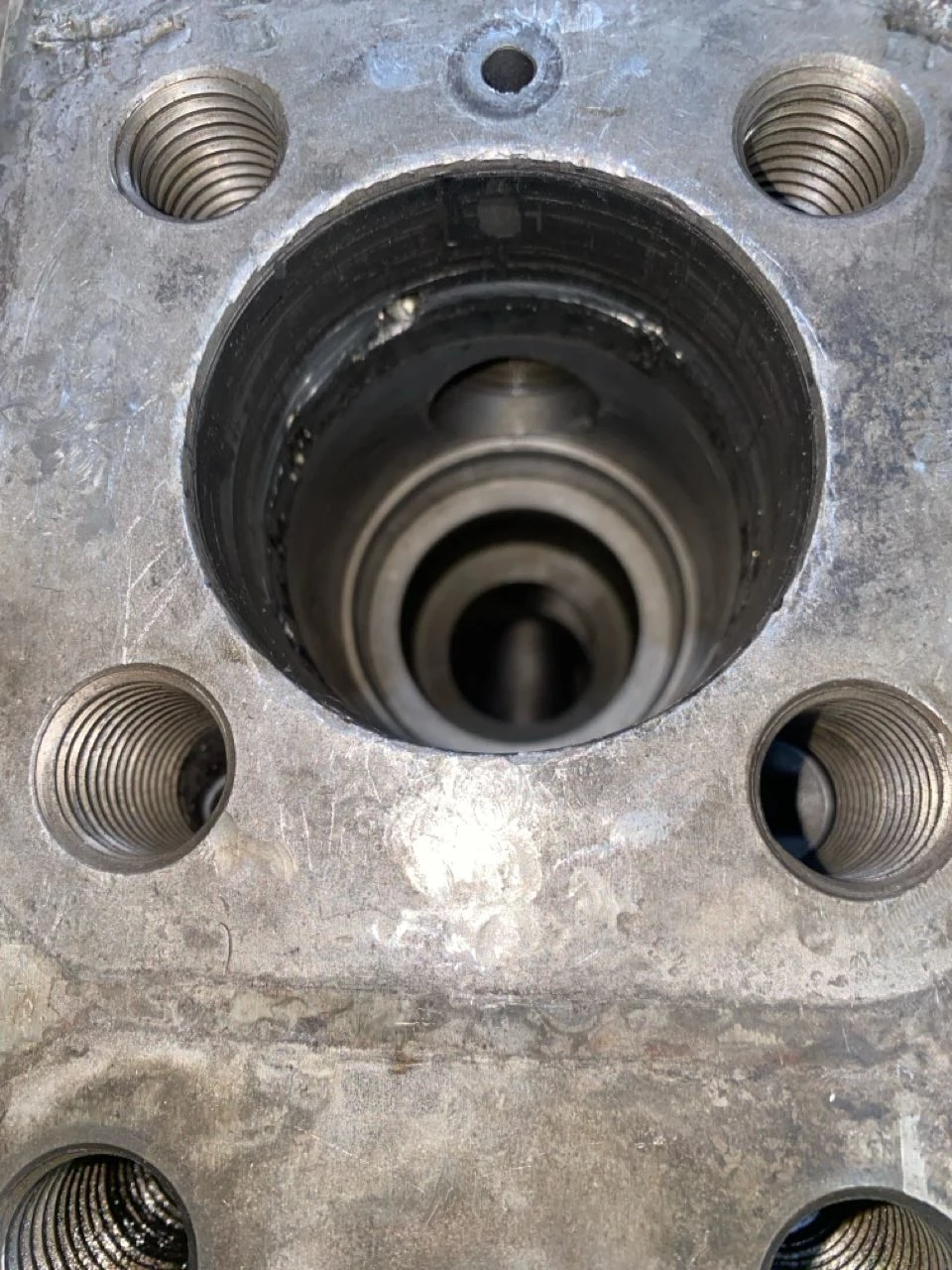

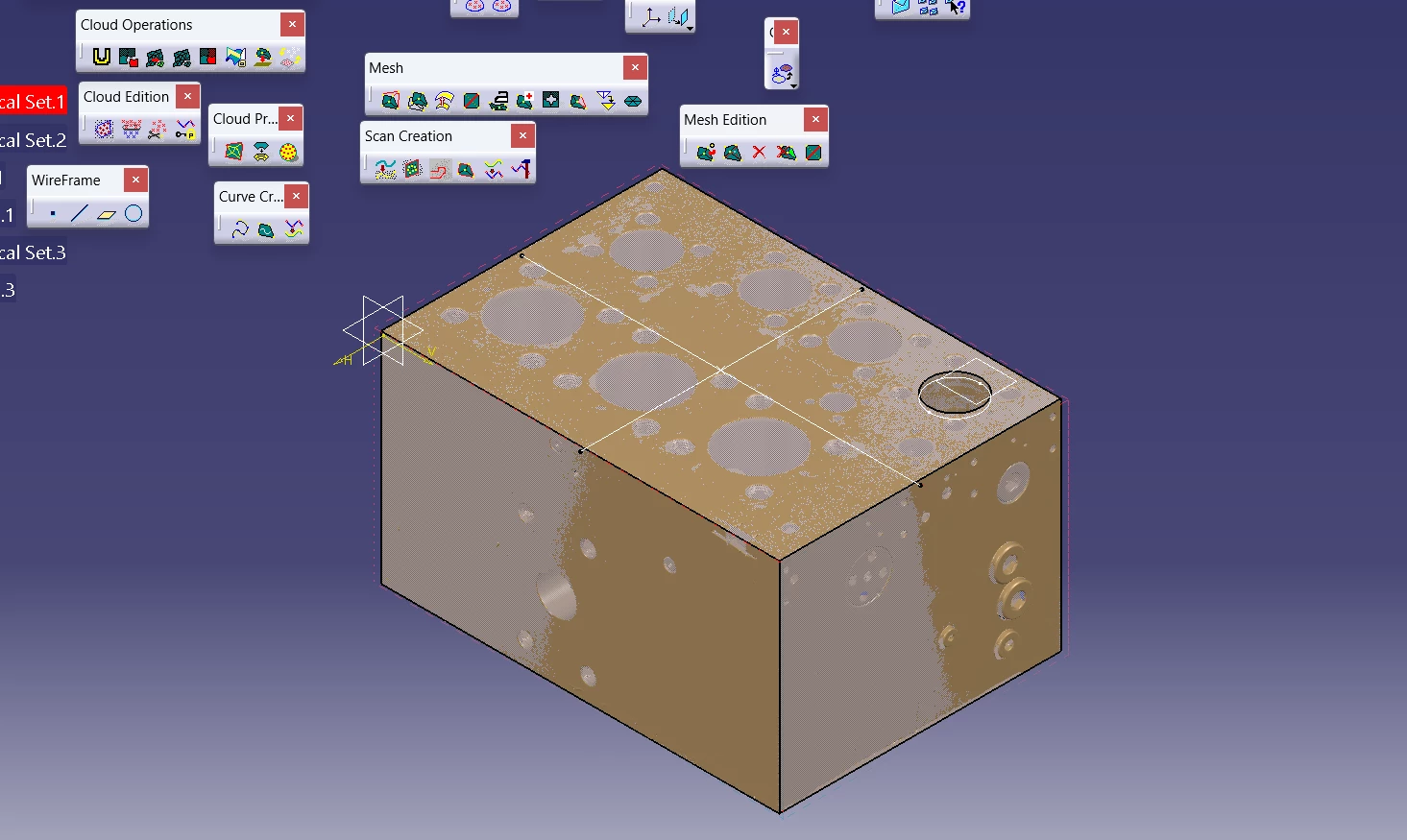

بلوک یک شیر هیدرولیک جهت تعمیرات دوره ای دریافت شده است. این بلوک دارای سوراخ های سیلندری متعددی در جهات مختلف است. در هر کدام از این سوراخ ها یک پیستون حرکت می کند. حرکت این پیستون به مرور زمان باعث ایجاد خوردگی در بدنه سیلندر شده و آب بندی پیستون و سوراخ سیلندری به هم می خورد. به این ترتیب افت فشار روغن در سیلندر مربوطه رخ می دهد. جهت تعمیر سوراخ سیلندر نیار به مختصات دقیق آن است. به این ترتیب اسکن بدنه قطعه بلوک در مجموعه فیداریک انجام شد. مختصات مرکز سوراخ نسبت به مرکز سیلندر گزارش شد. همچنین قطر سوراخ نیز از اسکن سه بعدی گزارش شد.
پس از جوشکاری موضع خورده شده، قطعه بلوک برروی دستگاه فرز بسته شده و سوراخ در مختصات دقیق و با قطر دقیق ماشین کاری می شود. به این ترتیب سوراخ اصلاح می گردد.
